Поставьте камеру — и увидите, что она видит на самом деле

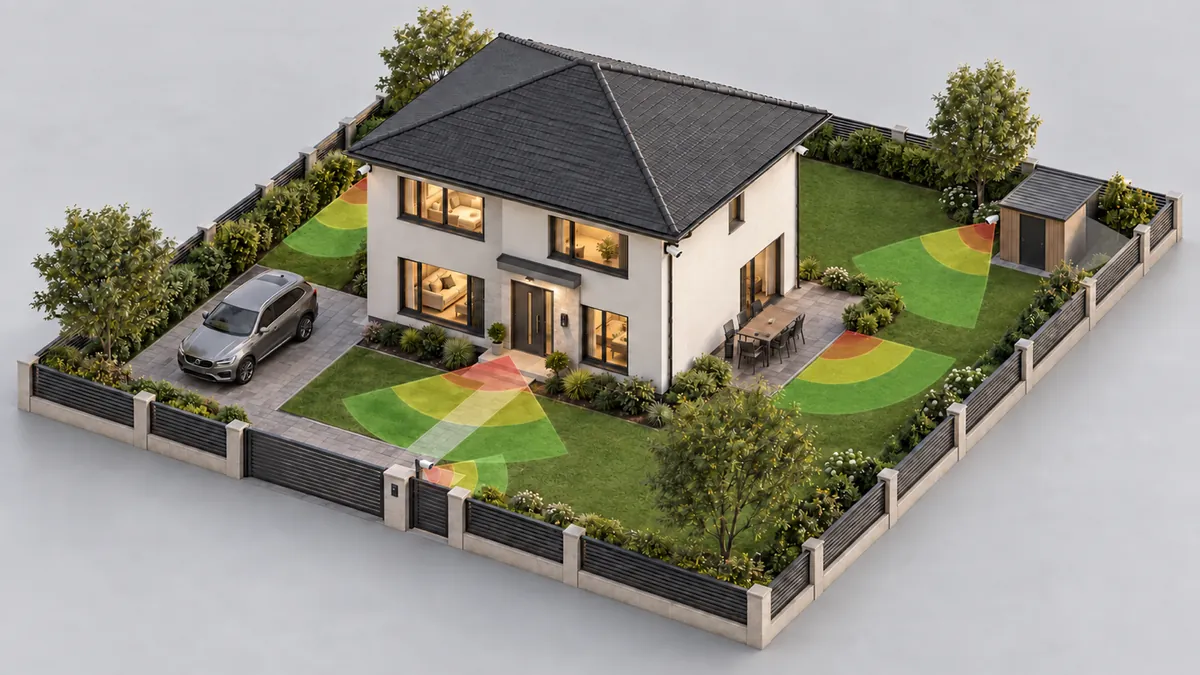

Спроектируйте видеонаблюдение частного дома или дачи онлайн. Нарисуйте участок, забор с калиткой и дом — или откройте готовый план, — и gardmi покажет, что реально видит каждая камера: тени за стенами, домом и деревьями, мёртвую зону под камерой и зоны, где лицо можно опознать, а где только распознать. Одна кнопка — «Камеры на все входы и периметр» — поставит камеры на каждую калитку и дверь и вдоль фасадов, регистратор в техпомещение и кабели к нему.
Камера видит меньше, чем обещает её угол. Стены и дом дают полную тень, глухой забор или живая изгородь ниже камеры — короткую: дальше над ними снова видна голова человека. Под самой камерой — мёртвая зона. gardmi считает всё это по вашему плану и штрихует красным то, что не видит ни одна камера.

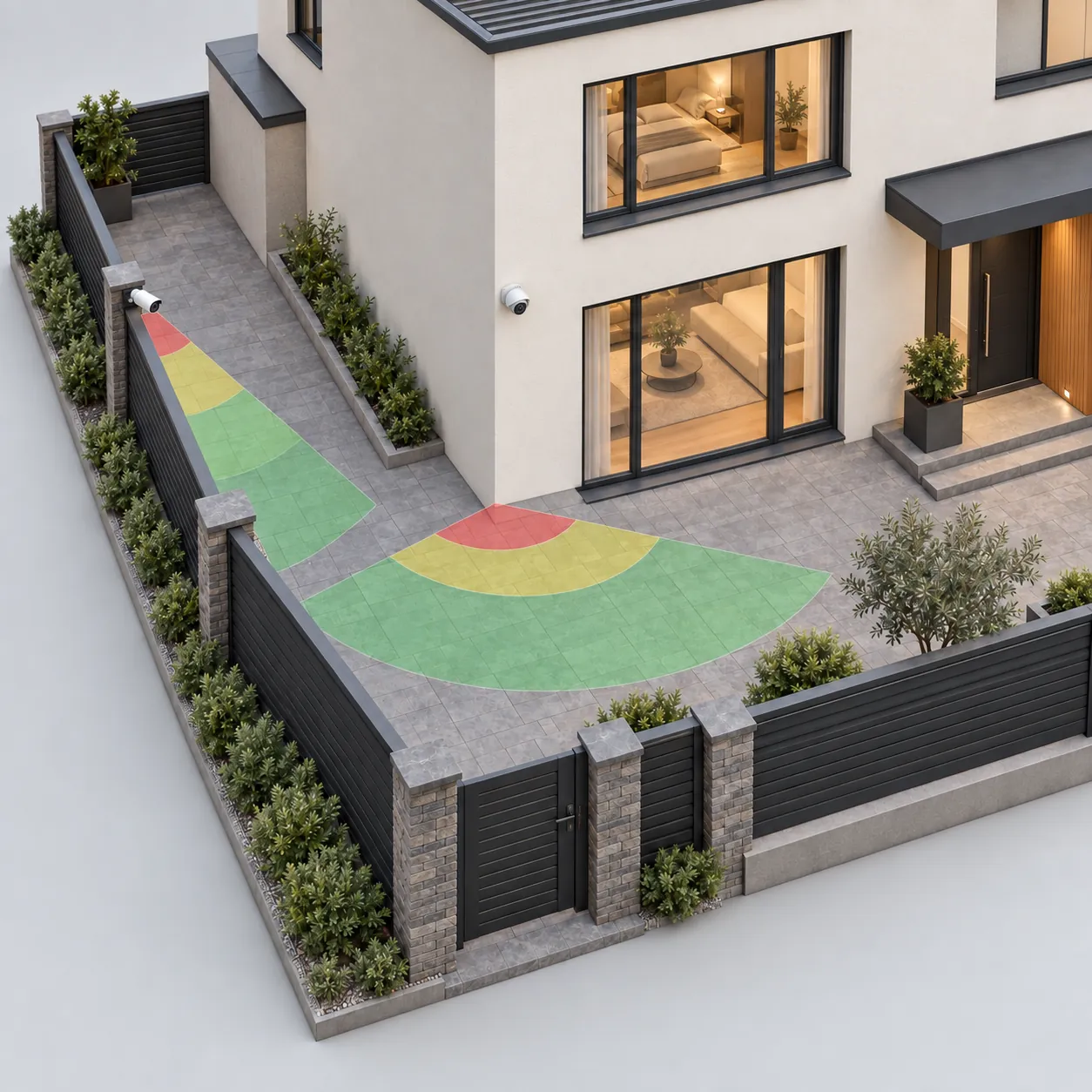

Камера висит изнутри участка на заборе в 3–6 м от калитки и смотрит вдоль забора на проём: лица всех входящих крупно, улица в кадр почти не попадает.
Видеозвонок видит гостя анфас на высоте 1,4 м; остальным дверям — в сад, на террасу — достаточно наблюдения, и угловая камера фасада обычно их уже видит.
Угловые камеры смотрят вдоль стен: край кадра идёт по фасаду, поэтому мимо дома не пройти незамеченным, а обзор остаётся внутри участка.
Поле зрения рисуется целиком, и за забором тоже: смотрите на дорогу, чтобы читать номера машин, или на свой второй участок. Если камера узнаёт лица соседей или прохожих, gardmi предупредит — разверните или перенесите её либо отметьте маску приватности для регистратора.

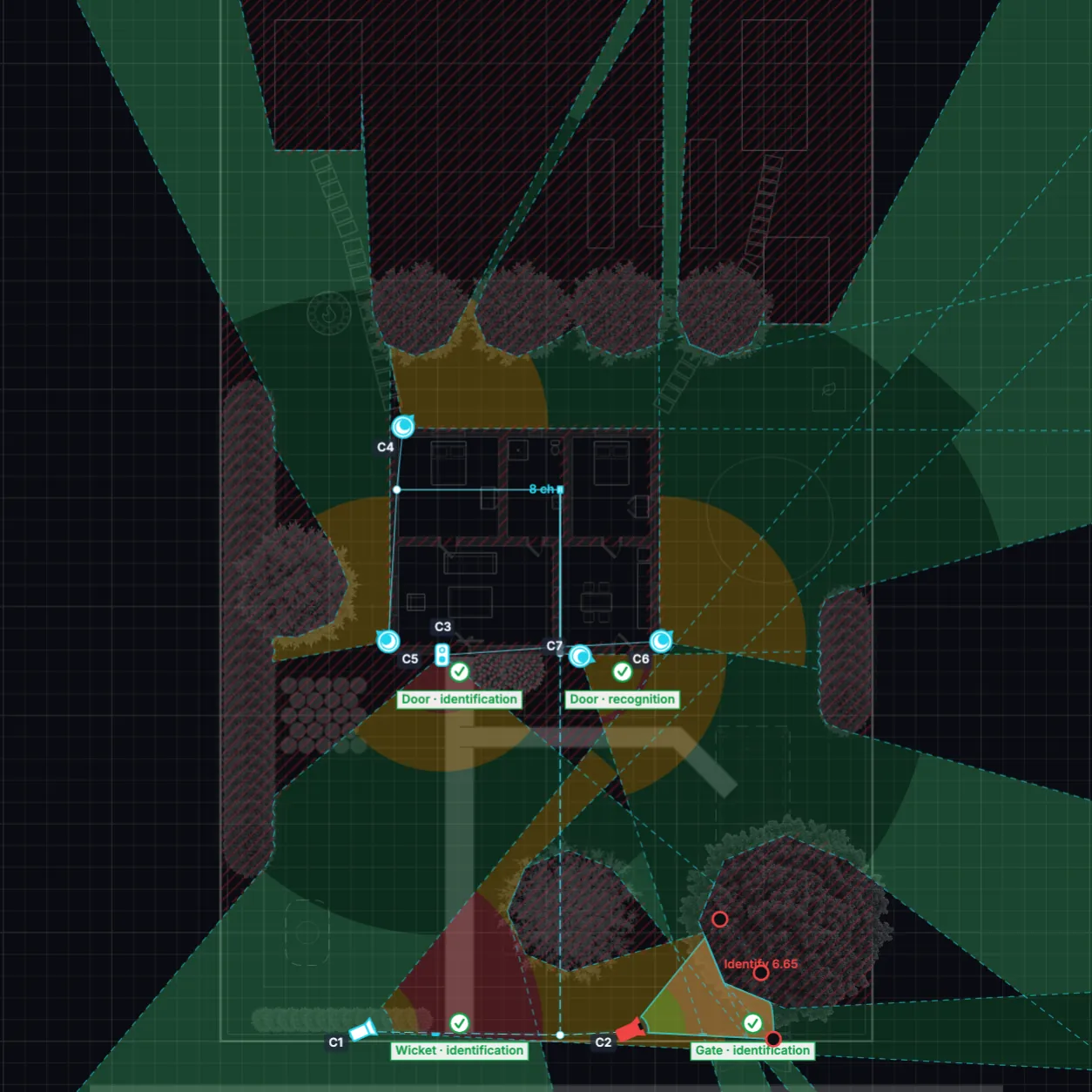

Важен не угол, а пиксели на цели. По IEC 62676-4 лицо опознаётся при 250 пикселях на метр, распознаётся при 125, человек наблюдается при 62,5 и обнаруживается при 25. gardmi переводит разрешение, объектив, высоту и наклон камеры в четыре зоны на плане и подписывает дальности.
Задайте дальность, на которой нужно опознать лицо, — gardmi подберёт объектив. Для 4 Мп камеры на высоте 2,5 м: 2,8 мм (103°) опознаёт примерно до 4 м, 4 мм (84°) — до 5,6 м, 6 мм (54°) — до 10 м.
Чем выше камера, тем больше мёртвая зона под ней и тем дальше начинается зона опознания лица. Наклон ставится автоматически — горизонт у верхнего края кадра — или вручную.
По умолчанию IEC/EN 62676-4:2014; российский набор — по Р 78.36.002-2010 (опознание — 120 % высоты экрана) и ГОСТ Р 51558-2014; есть и более строгий IEC 62676-4:2025.
Ручка у «носа» поворачивает камеру в пределах кронштейна — в стену она не посмотрит; ручки по краям сектора меняют объектив.

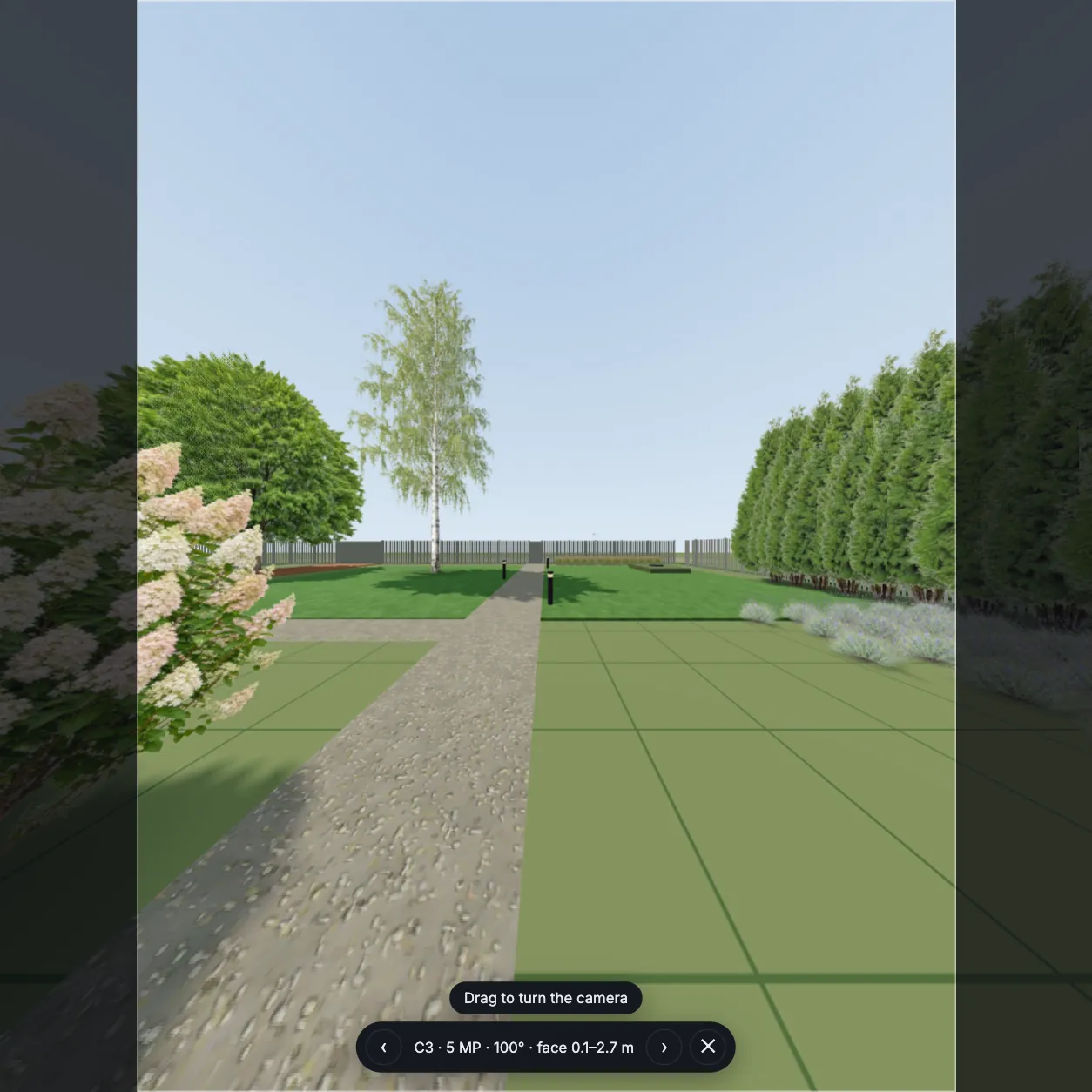

Нажмите кнопку камеры на панели инструментов и посмотрите глазами ближайшей камеры: кадр с её реальным углом, наклоном и форматом, стрелки листают камеры проекта. Потяните — и камера повернётся на кронштейне, колесо — зум вариообъектива или PTZ; план обновляется сразу.
Поток каждой камеры — по разрешению, кодеку (H.264, H.265, H.265+) и частоте кадров; дни архива и режим записи — постоянно или по движению — дают терабайты, а gardmi подбирает диски под отсеки регистратора с запасом.
Регистратор выбирается по числу камер — 4, 8, 16 или 32 канала — с проверкой входящего потока и бюджета мощности PoE.
Каждая PoE-камера получает свою витую пару до порта регистратора или коммутатора: длина — трасса плюс спуски, линия длиннее 90 м подсвечивается — Ethernet передаёт питание и видео до 100 м.
Там, где нет ни кабеля, ни Wi-Fi, 4G-камера с солнечной панелью стоит на своём столбе и пишет на карту памяти — она в том же каталоге и рисует те же зоны.
Рядом с видеонаблюдением: План электрики · Схема отопления · Планировка дома онлайн
Границу участка, забор с воротами и калиткой, дом с дверями, постройки и деревья — или откройте готовый план. Именно они закрывают обзор.
Откройте раздел «Видеонаблюдение» → «Покрытие» и нажмите «Камеры на все входы и периметр»: камеры на калитку и ворота, звонок у двери, угловые камеры, регистратор и кабели. То, что уже закрыто, остаётся.
Проверьте слепые зоны со штриховкой, двигайте и поворачивайте камеры, меняйте объективы и смотрите через каждую в 3D, пока у каждого входа не будет ✓.
Выгрузите план камер, спецификацию видеонаблюдения со всеми камерами и смету в PDF — для монтажника и магазина.
Обычно от четырёх до восьми: по камере изнутри участка на каждую калитку и ворота, видеозвонок у входной двери и камеры на углах дома вдоль фасадов. Постройки, сараи и высокие деревья оставляют за собой слепые зоны — gardmi штрихует их красным, и камеры добавляются, пока участок не закрыт, а не «на глаз».
У калитки и дверей — 2,3–2,8 м: не достать рукой и при этом лицо видно под углом не больше 15° сверху; выше камера видит макушку. Камеры под карнизом на 3–4 м смотрят за подходами и двором. gardmi показывает мёртвую зону под каждой камерой и где начинается и кончается зона опознания лица.
Это выбор между углом и детальностью. У 4 Мп камеры на высоте 2,5 м объектив 2,8 мм (около 103°) опознаёт лицо только до ~4 м, 4 мм (84°) — до 5,6 м, 6 мм (54°) — до 10 м (IEC 62676-4, 250 пикселей на метр). Широкий объектив — чтобы видеть двор, узкий — для далёкой калитки. gardmi подбирает объектив под нужную дальность.
Архив = потоки всех камер × время записи. 4 Мп камера в H.265 при 15 кадрах в секунду даёт около 2,5 Мбит/с, значит восемь камер с круглосуточной записью на 30 дней займут около 6,5 ТБ — один диск на 8 ТБ; запись только по движению сокращает это примерно до 2 ТБ. gardmi складывает ваши камеры и подбирает диски под регистратор.
Видеть дорогу — например, чтобы читать номера машин, — можно, но лица соседей и прохожих не должны узнаваться. В ЕС домашняя камера, снимающая улицу или участок соседа, уже не «личное дело» и подпадает под GDPR (Суд ЕС, дело C-212/13 Ryneš); в России съёмка частной жизни соседей может нарушать ст. 152.2 ГК РФ. gardmi рисует поле зрения целиком, и за забором тоже, и предупреждает, если камера узнаёт людей за вашей землёй, — тогда разверните или перенесите её либо закройте эту область маской в регистраторе.
gardmi — бесплатный онлайн-планировщик. Обзор, дальности и размер архива здесь — предварительный расчёт; итоговые места камер проверьте на месте реальными камерами и соблюдайте закон о частной жизни вашей страны.
