Отмостка вокруг дома

Схема отмостки вокруг дома: что нанести на план

Начните с подтверждённого контура дома, а не с произвольной внешней рамки. Отдельно отметьте крыльца, террасы, приямки, пандусы, вводы коммуникаций, водосточные трубы и существующие отметки земли. Эти места разрывают простую геометрию и часто определяют реальную конструкцию узлов.

• Внутренняя граница: линия примыкания к цоколю или проектному узлу здания.
• Внешняя кромка: проверочная ширина отдельно вдоль каждого фасада, а не только одно среднее значение.
• Высоты: отметки у здания и у внешней кромки в углах, возле входов и в точках изменения направления стока.
• Вода с кровли: все выпуски водосточных труб и поверхность либо водоприёмник, на который они работают.
• Связи: дорожки, ступени, пандусы, лотки, дождеприёмники и доступ для обслуживания фасада.

СП 82.13330.2016 в пункте 6.26 требует, чтобы отмостки по периметру зданий плотно примыкали к цоколю, а уклон находился в диапазоне от 1% до 10%. Это диапазон нормы, а не рекомендация автоматически выбрать любое значение внутри него без проверки проекта.

Как определить ширину отмостки вокруг дома

По одной поисковой цифре нельзя безопасно назначить ширину для любого дома. Сначала соберите исходные данные и только после этого сравните варианты контура. Если отмостка одновременно служит проходом, её нужно проверять и как маршрут: хватит ли места человеку, оборудованию и открыванию дверей, не конфликтует ли она со ступенями и рельефом.

Уклон отмостки: расчёт перепада в миллиметрах

Процент уклона показывает отношение перепада высоты к горизонтальной ширине. Для предварительной схемы используйте формулу: перепад = ширина × уклон / 100. Результат в метрах умножьте на 1000, чтобы получить миллиметры.

Таблица переводит геометрию в понятные отметки, но не выбирает уклон за проектировщика. Проверьте доступность входов, безопасность движения зимой, материал покрытия, допустимые отметки цоколя и работу водоприёмника.

Пирог отмостки нельзя выбрать без исходных данных

В поиске «пирог отмостки» часто показывают одну последовательность слоёв как универсальную. На практике нужно отдельно назначить подготовку основания, разделение или фильтрацию, тепло- и гидроизоляцию при необходимости, несущий слой, покрытие, примыкание и край. Состав и толщины зависят от проекта здания, грунта и воды, климата, нагрузки, материала и технологии производителя.

На раннем плане достаточно сравнить варианты поверхности — монолитное покрытие, штучное мощение или проектное «мягкое» решение — и записать вопросы, которые они создают. Свойства песка, щебня, бетона, брусчатки и плитки можно предварительно сравнить в каталоге строительных материалов, но каталог не заменяет расчёт слоёв, подбор марки и рабочий узел.

Отмостка, дренаж и ливневка решают разные задачи

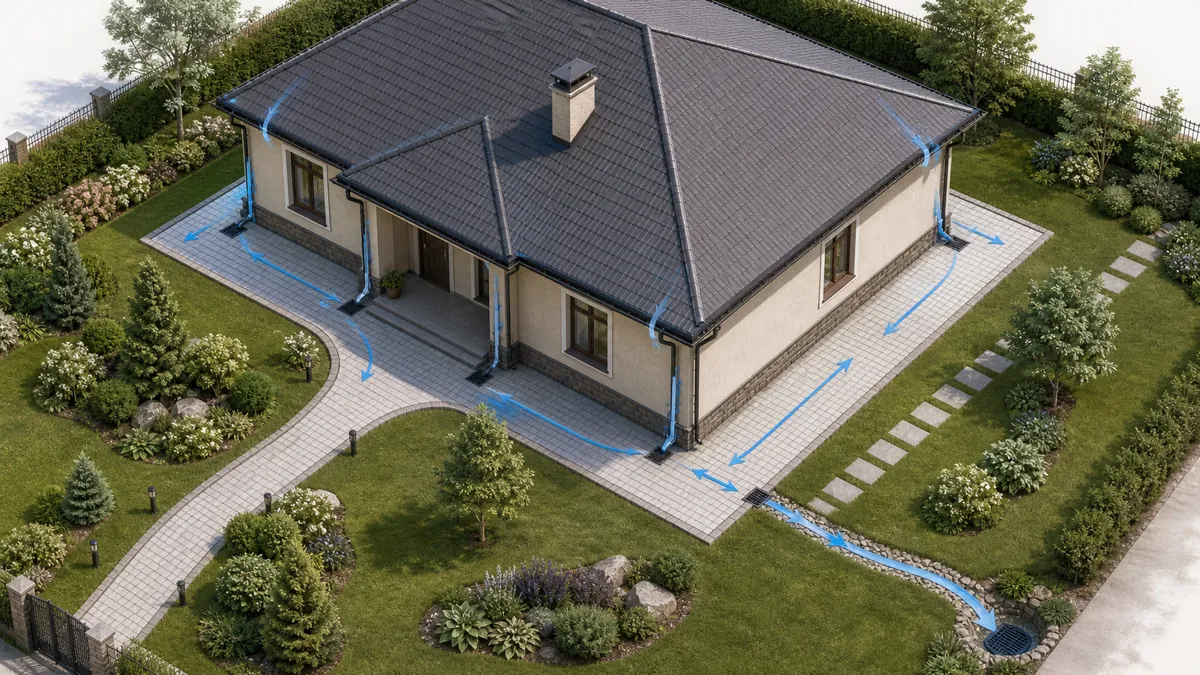

Ошибка схемы — закончить стрелку стока сразу за внешней кромкой. Покажите полный маршрут воды и проверьте, разрешён ли выпуск, не размывает ли он основание, не заливает ли дорожку, растения, соседний участок или низкую часть рельефа.

• Отмостка формирует поверхность у здания и направляет воду от цоколя.
• Ливневая система собирает поверхностный сток с кровли и покрытий и ведёт его к согласованному приёмнику.
• Дренаж решает отдельные задачи воды в грунте; его необходимость нельзя определить только по наличию луж.

Для общей схемы участка используйте гайд «Дренаж участка», а существующие и проектируемые элементы дома сверяйте с каталогом объектов участка. Не соединяйте системы и не выбирайте место сброса без инженерных исходных данных и проверки местных требований.

Как спланировать отмостку вокруг дома онлайн

1. Нанесите дом в подтверждённом масштабе и отметьте крыльца, террасы, приямки и вводы.
2. Повторите внешний контур поверхностями или дорожками заданной ширины; не закрывайте разрывы условной рамкой.
3. Добавьте подписи с проектными отметками у здания и у внешней кромки, проверьте перепад по формуле.
4. Поставьте водосточные трубы, лотки и водоприёмники, затем доведите каждую стрелку до проверенного выпуска.
5. Сравните два полных варианта вместе с дорожками, входами, рельефом, растениями и инженерными трассами.

Gardmi помогает сравнить геометрию в 2D и увидеть связи в 3D, но не моделирует работу грунта и воды и не выпускает рабочий проект отмостки.

Источники и границы применения

• СП 82.13330.2016 «Благоустройство территорий», пункт 6.26 — примыкание к цоколю и диапазон уклона 1–10%.
• СП 22.13330.2016 «Основания зданий и сооружений» в каталоге Росстандарта — проектирование основания с учётом грунтов и увлажнения.

Эта страница — инструмент предварительного планирования. Она не заменяет инженерные изыскания, проект фундамента и водоотведения, расчёт основания, рабочие узлы, требования производителя, местные правила, разрешённый выпуск воды и приёмку выполненных работ.
