Dibuja las paredes — la carga térmica y los radiadores se calculan solos

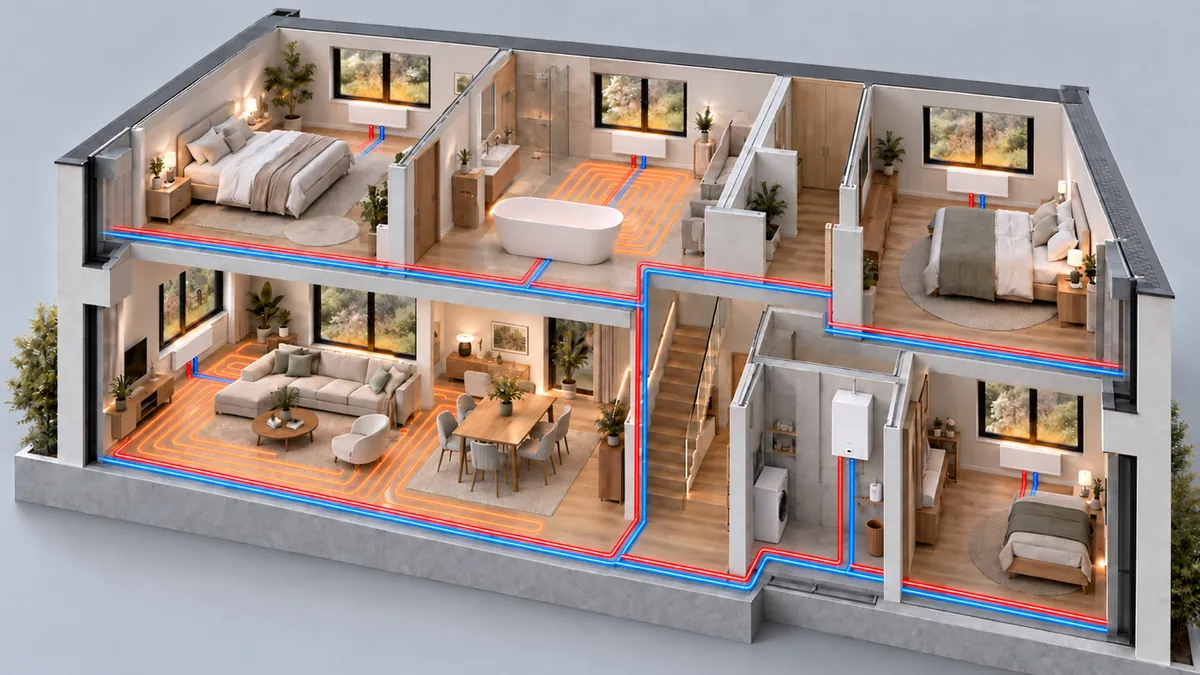

Diseña la calefacción de tu casa online. Dibuja las paredes y ventanas o importa un plano — gardmi calcula la carga térmica de cada habitación según el clima de tu zona y el aislamiento, coloca bajo cada ventana un radiador dimensionado para la habitación, añade suelo radiante donde aún falta calor y elige la potencia de la caldera, el vaso de expansión y los diámetros de tubería. Un clic — «Calefactar todas las habitaciones» — y cada habitación está caliente sobre el papel antes de comprar nada.
Cada habitación tiene su propia cifra: paredes, ventanas, puertas, cubierta y suelo según su transmitancia U, más la renovación de aire; las paredes al norte y las habitaciones de esquina pierden más. El plano se colorea: las habitaciones verdes tienen calor suficiente, las ámbar casi, las rojas se quedan cortas.
La temperatura exterior de cálculo se toma de la ciudad más cercana (SP 131.13330, datos nacionales de EN 12831) o se introduce a mano: −23 °C en Moscú, −8 °C en Bruselas. La misma casa necesita una caldera muy distinta según el clima.
Elige «casa antigua», «normativa», «bien aislada» o «casa pasiva» — los valores U se ajustan solos. Si las paredes tienen materiales y aislamiento definidos, la U de la pared se calcula a partir de las capas reales.
La temperatura interior de cálculo depende del tipo de habitación: salones y cocinas 20 °C, habitación infantil 21, baño 24, recibidor 18, trastero 16, garaje 5. El tipo se reconoce por el nombre de la habitación y se puede cambiar.
La renovación de aire sigue la normativa, y cocinas y baños suman su extracción; las paredes al norte y al este reciben el suplemento por orientación y las habitaciones de esquina, el de esquina.
A radiator belongs under the window: it stops the cold draught from the glass. gardmi centres it under the window, makes it about 70 % of the window width, keeps it below the sill and picks the type and height that give exactly the room’s share of heat.
Radiadores de panel de acero, elementos bimetálicos, de aluminio y de hierro fundido, radiadores de diseño verticales y altos y toalleros — cada uno con su potencia nominal según EN 442 convertida a las temperaturas de tu instalación.
Bajo un acristalamiento de suelo a techo o delante de una puerta de cristal no cabe un radiador — gardmi empotra en el suelo un convector, con ventilador cuando la convección natural no basta.
En los radiadores de elementos gardmi cuenta los elementos: la parte de la habitación dividida entre la potencia de un elemento a tus temperaturas — sin la regla a ojo de «100 W por metro cuadrado».
Un solo botón coloca un radiador bajo cada ventana de cada habitación calefactada y lo dimensiona; las habitaciones sin ventanas reciben un toallero o un radiador en la pared exterior.
Haz clic dentro de una habitación — el circuito la llena en espiral o en serpentín, y gardmi elige la separación entre tubos según la carga térmica, divide la superficie en circuitos de hasta 90 m y 25 kPa cada uno y comprueba la temperatura superficial del suelo.
La potencia por metro cuadrado según EN 1264 depende de la separación, el pavimento y la temperatura del agua; la temperatura superficial admisible (29 °C en zonas de estar) la limita.
Los circuitos largos se dividen para que ninguno supere 90 m y 25 kPa; cada circuito se alimenta desde un colector con grupo de mezcla.
El suelo radiante es la calefacción base de la habitación; los radiadores solo aportan lo que el suelo no puede dar — y se reducen automáticamente.
Mantas y cables calefactores de 120–180 W/m² para baños y habitaciones pequeñas — su potencia entra en el balance de la habitación y en el presupuesto.

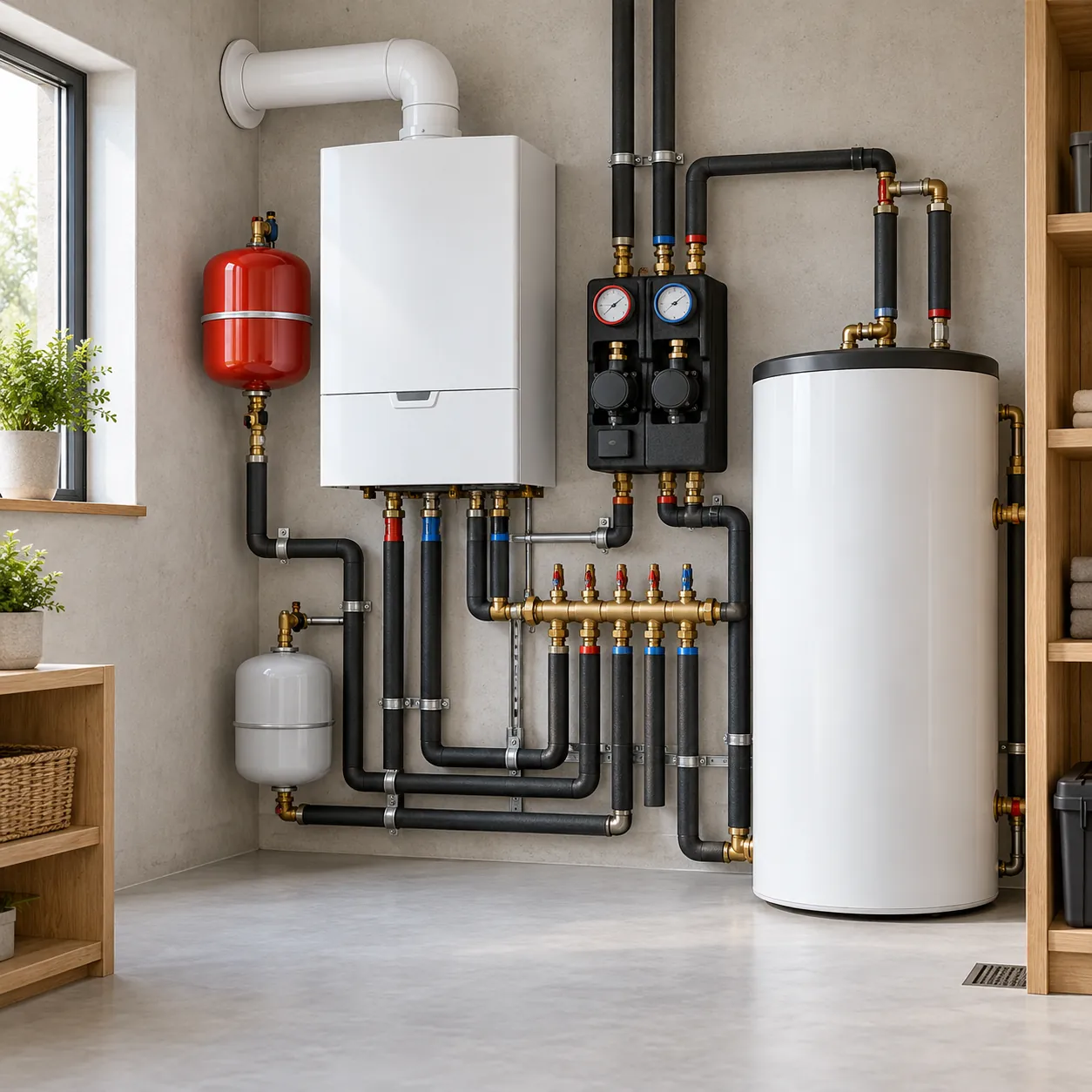

La potencia de la caldera sale de la carga térmica total con un margen (mayor si también produce agua caliente), el vaso de expansión, del volumen de agua de la instalación, y cada tubería recibe su diámetro según el caudal que transporta.
La fuente de calor fija las temperaturas de ida y retorno de toda la instalación: 75/65 para una caldera clásica, 55/45 para una de condensación, 35–45 °C para una bomba de calor — y la potencia de cada radiador se ajusta en consecuencia.
Las tuberías van en pares de ida y retorno desde la caldera o un colector de planta hasta cada radiador; las plantas sin caldera reciben un colector en el montante, y las construcciones anexas, una única línea enterrada.
PEX, multicapa, PP-R, cobre, acero y tubería preaislada: gardmi suma el caudal de cada tubería y elige el diámetro para que el agua circule sin ruido — por debajo de 0,6 m/s y 250 Pa/m.
El volumen de agua de radiadores, suelos y tuberías da el tamaño del vaso de expansión, y el ramal más largo, la altura manométrica de la bomba — ambos se muestran en la caldera.
Una hoja del álbum de planos con la carga térmica, la potencia instalada y los radiadores de cada habitación, la caldera y los totales — para el instalador.
Radiadores por longitud y elementos, válvulas, caldera, colectores, tuberías por diámetro, tubo de suelo radiante, aislamiento y banda perimetral se suman en un presupuesto en tu moneda.
Radiadores, caldera, tuberías y circuitos de suelo radiante se muestran en 3D — recorre la casa y mira dónde está cada cosa.
Pide «haz la calefacción de la casa» — el asistente ejecuta la misma calefacción en un solo paso, ajusta el clima y el aislamiento e indica las habitaciones que aún necesitan atención.
Ver también: Plano eléctrico · Creador de planos · Presupuesto de materiales de construcción
Dibuja las paredes, ventanas y puertas y pon nombre a las habitaciones — o importa un plano (DXF, RemPlanner). Las paredes cerradas se convierten en habitaciones y se calcula la carga térmica de cada una.
Abre la sección «Calefacción» → «Balance térmico»: el clima se toma de tu ubicación; elige el nivel de aislamiento de la casa y las temperaturas de la instalación.
Pulsa «Calefactar todas las habitaciones»: radiadores bajo las ventanas, suelo radiante donde hace falta, caldera, colectores y tuberías. Después mueve y cambia lo que quieras — los radiadores en «Auto» siguen a su habitación.
Exporta el plano de calefacción, el resumen y el presupuesto a PDF — un solo álbum para el instalador y la tienda.
Add up the heat loss of all rooms at the design outdoor temperature and add a margin: about 15 %, and 10 % more if the boiler also heats hot water. The rough rule of 100 W per square metre fits a house built to code, but it can be off by half for a well-insulated or an old house — gardmi computes the real number room by room.
Divide la carga térmica de la habitación entre la potencia de un elemento a las temperaturas de agua de tu instalación. Un elemento bimetálico de 500 mm entre ejes da unos 125 W según EN 442 (75/65/20 °C) y solo unos 100 W a 70/55 °C — los catálogos suelen indicar 180 W para 90/70. gardmi calcula los elementos de cada habitación a las temperaturas de tu caldera.
Normalmente 150–200 mm en las zonas de estar y 100–150 mm junto a los ventanales y en los baños: cuanto más juntos los tubos, más calor por metro cuadrado. La superficie del suelo debe quedar por debajo de 29 °C en las zonas de estar (EN 1264) — gardmi elige la separación según la carga térmica de la habitación y comprueba este límite.
The vessel takes the expansion of the heated water: roughly 10 % of the system volume for a typical radiator system, more precisely — from the water volume, the maximum temperature and the pre-charge and safety-valve pressures. gardmi sums the water in radiators, floors and pipes and suggests the standard vessel size.
gardmi es un planificador online gratuito. La carga térmica y los tamaños de radiadores y tuberías son aquí un anteproyecto — el proyecto definitivo debe revisarlo un técnico de calefacción conforme a la normativa local.
