مخطط الكهرباء عبر الإنترنت: الإضاءة والمقابس والمفاتيح

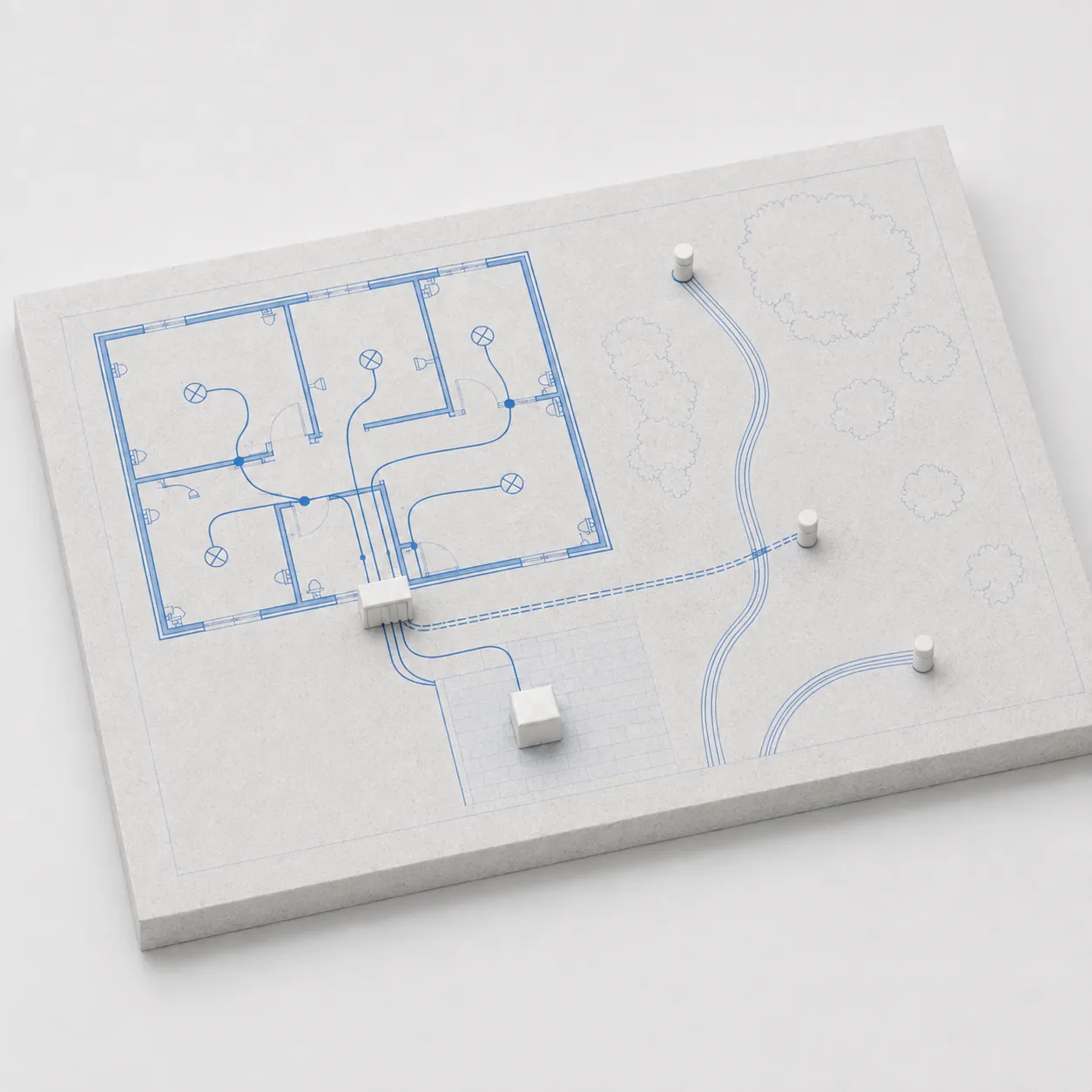

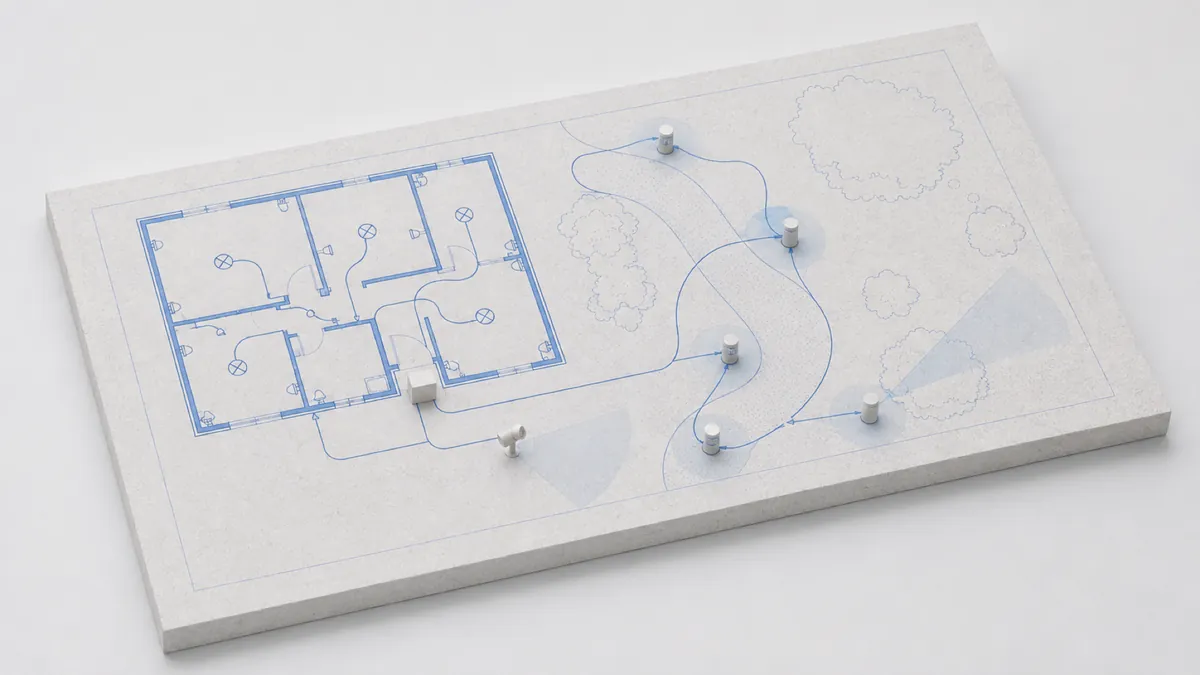

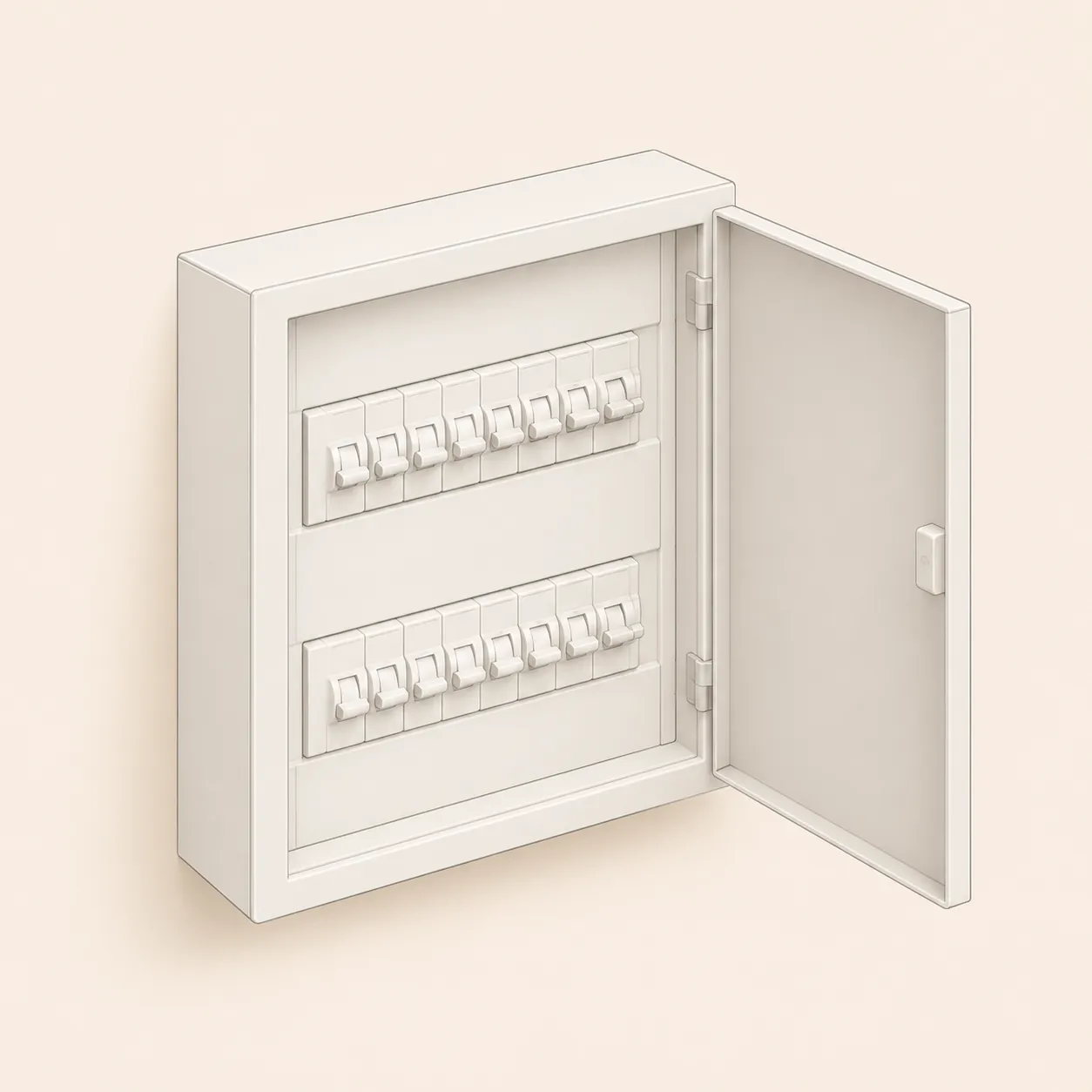

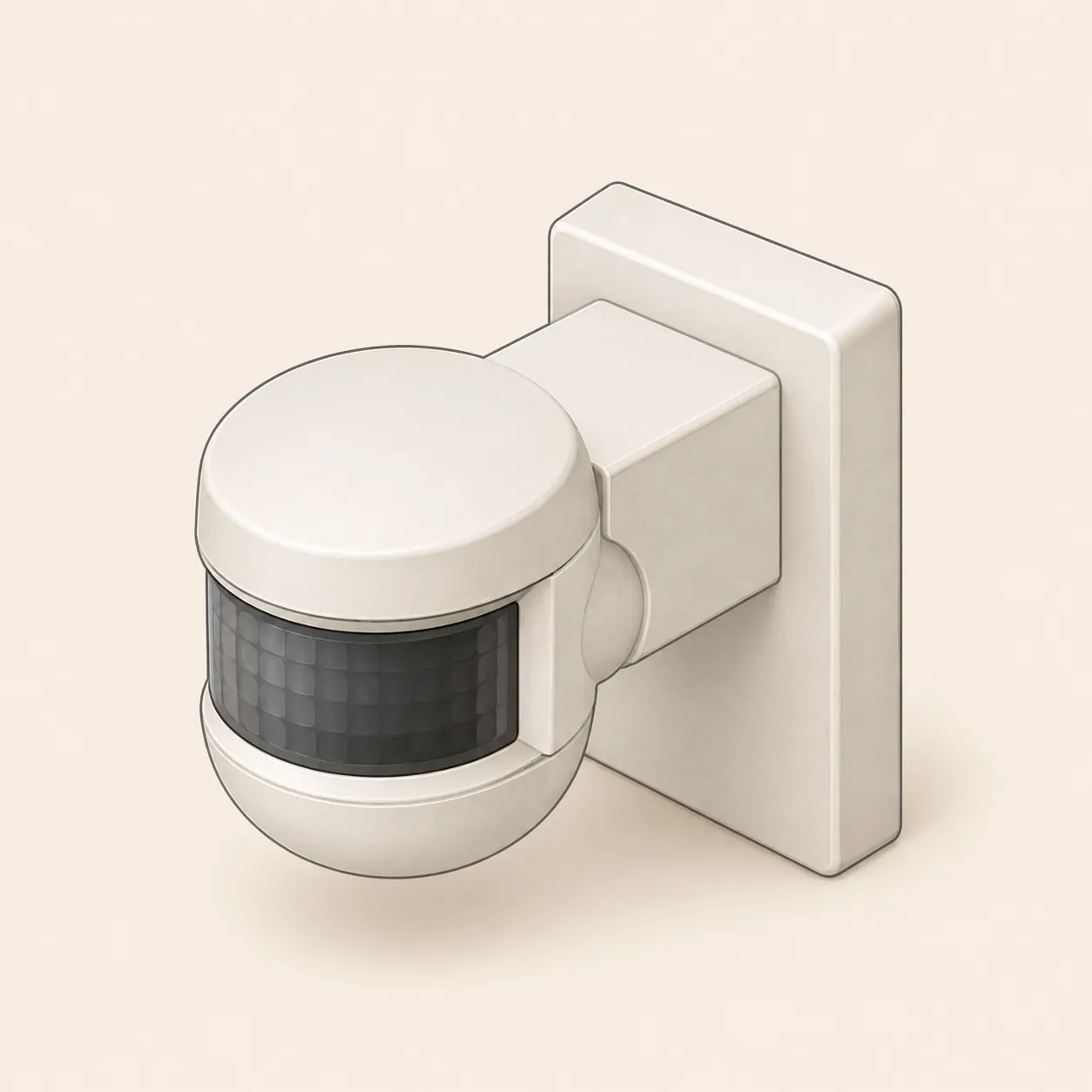

ابدأ من مسقط الأرضية: ضع الأضواء، ثم المقابس والمفاتيح على الجدران بالقرب من مكان وضع الأثاث والأجهزة، ثم لوحة التوزيع بالقرب من المدخل. ارسم الكابلات من اللوحة إلى كل مجموعة. يرسم gardmi الرموز، ويحسب حمل كل دائرة، ويختار القاطع ومقطع الكابل ويسلط الضوء على ما هو خارج المعيار.

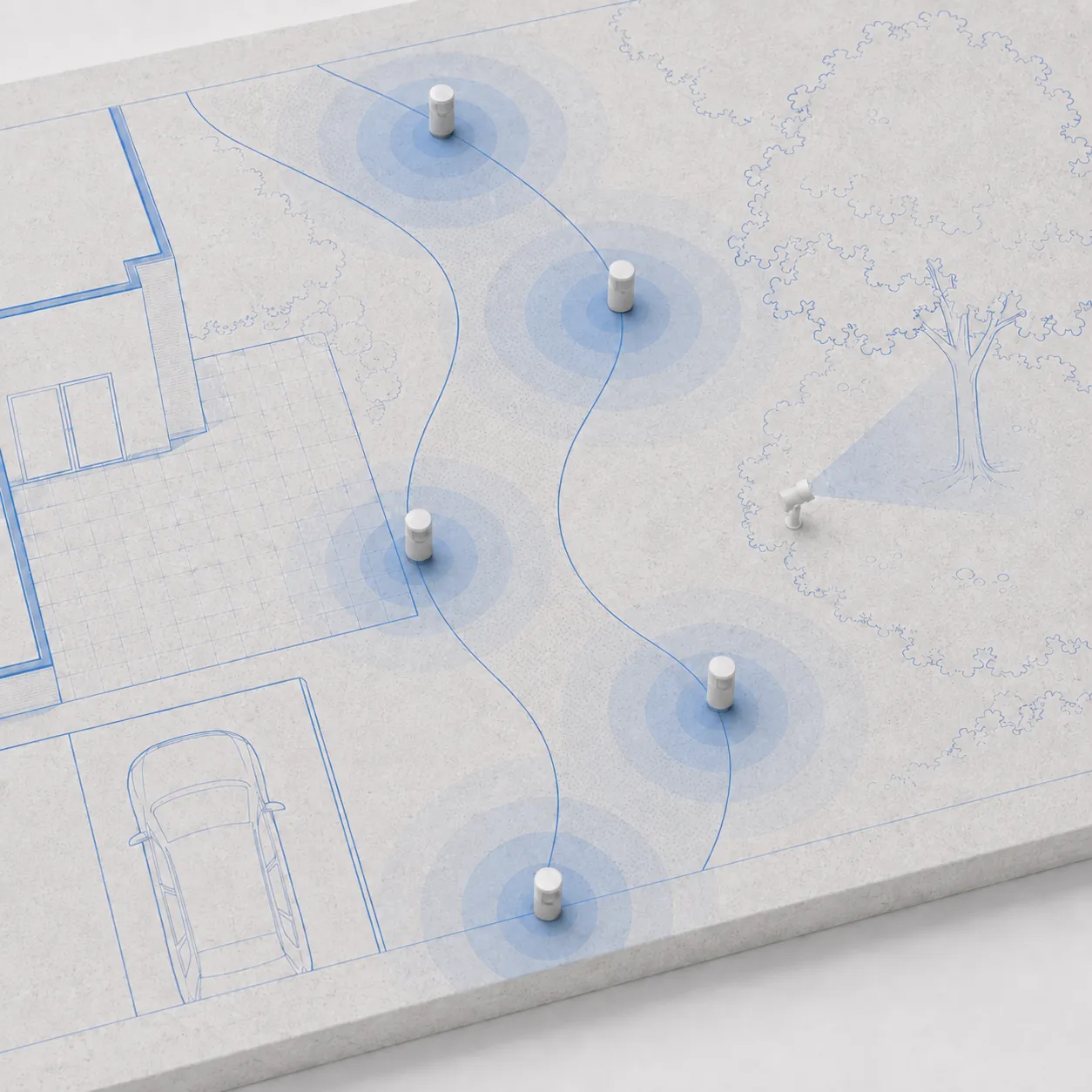

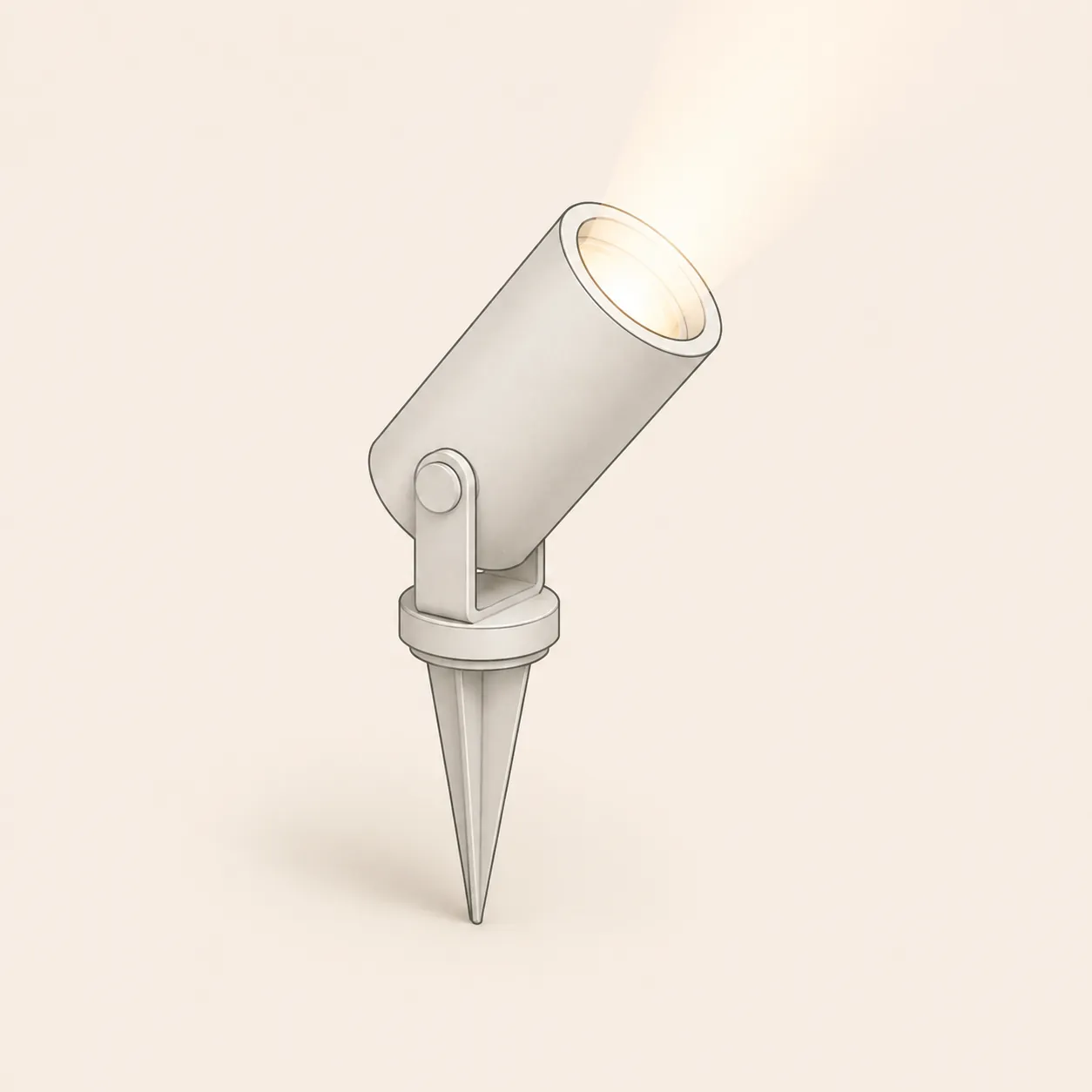

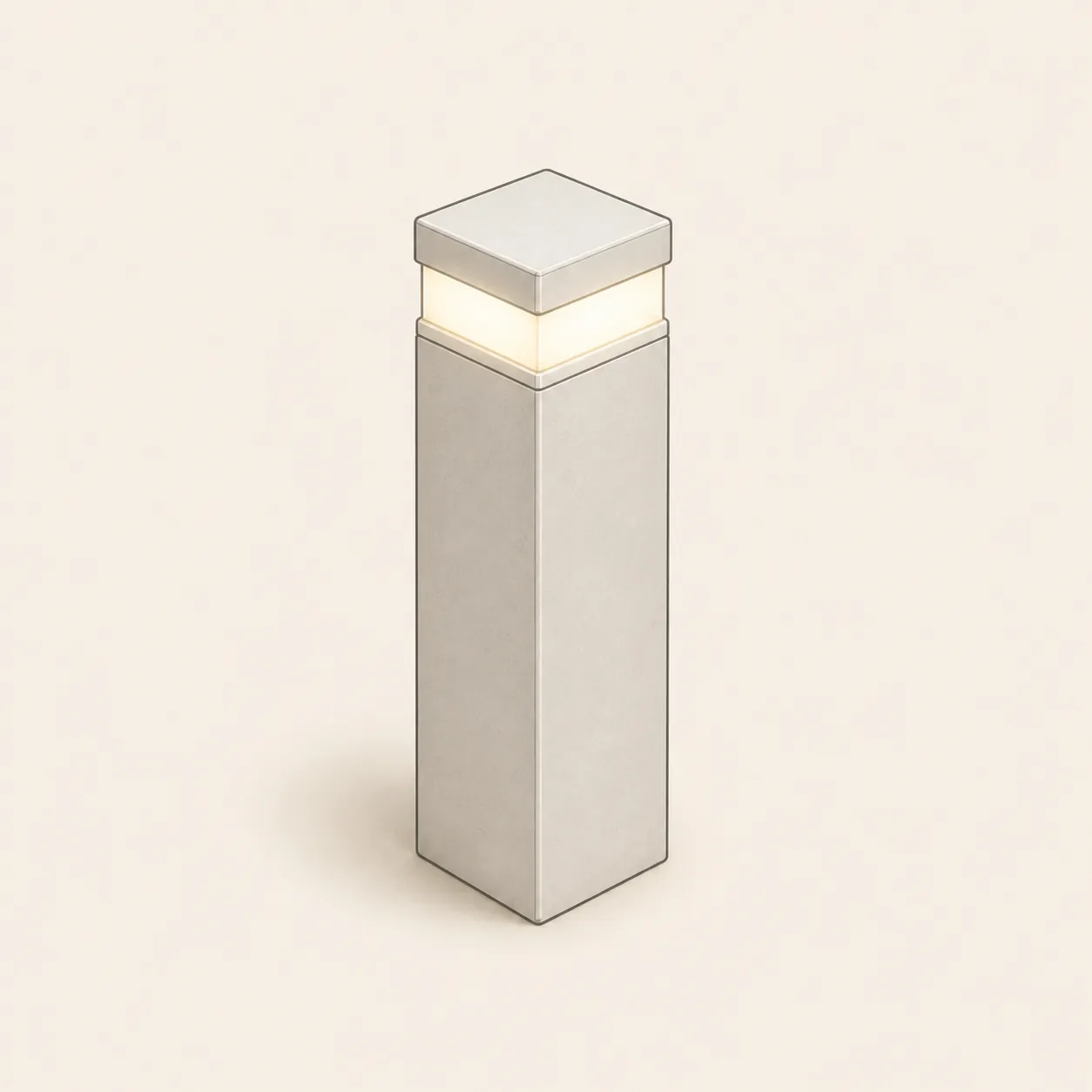

الاهداف النموذجية: 5 لكس لممرات الحديقة، 10 لكس للمواقف، 20 لكس عند المدخل، 50 لكس على الشرفة؛ وفي الداخل 50 لكس في الردهة، 100 لكس في غرفة النوم، 150 لكس في غرفة المعيشة و200 لكس في المطبخ. يرسم gardmi منطقة الإضاءة لكل ضوء لهذه العتبات، بحيث تكون الفراغات والبقع المظلمة مرئية على المخطط.

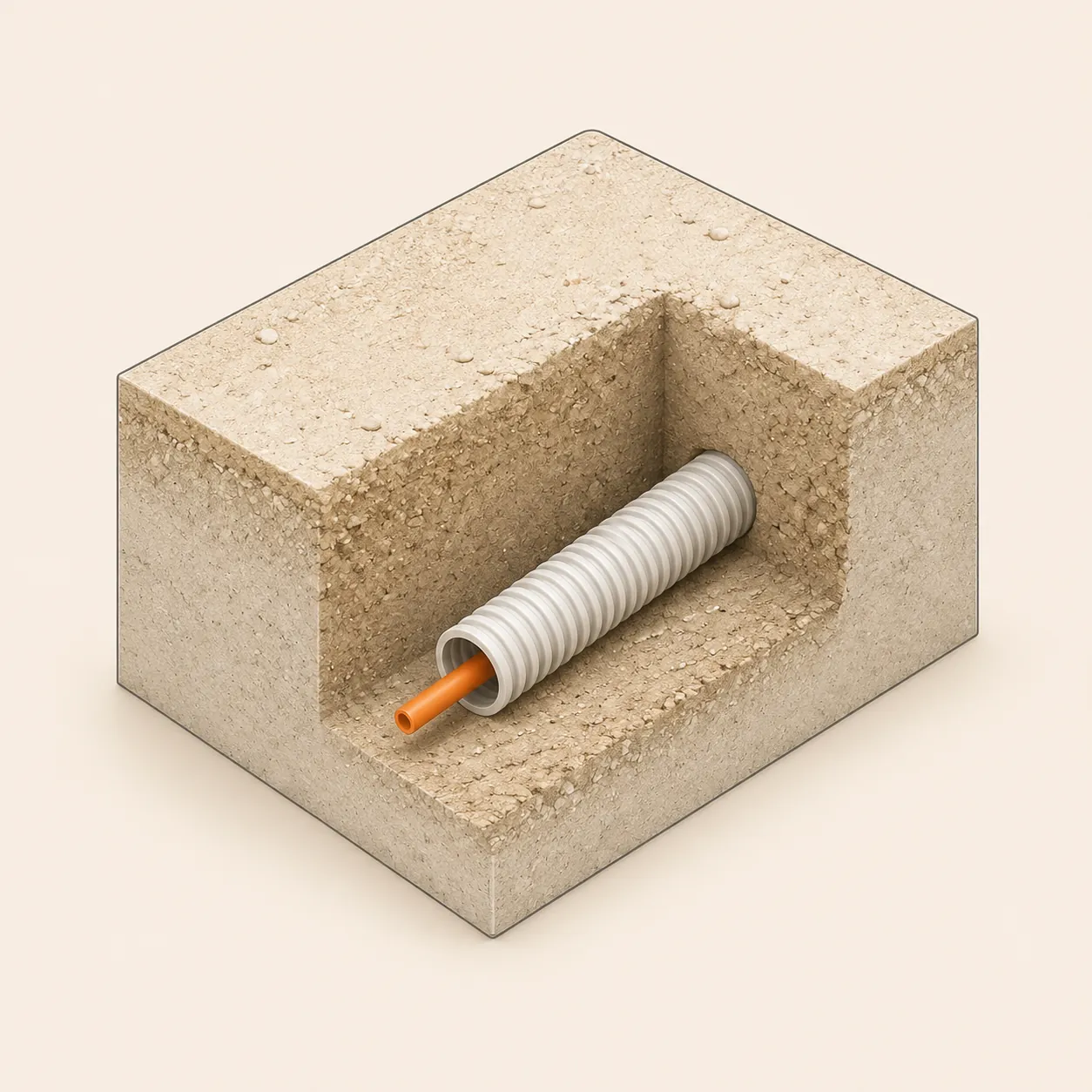

الممارسة الشائعة هي نحاس بمقطع 1.5 مم² مع قاطع 10 أمبير للإضاءة و2.5 مم² مع 16 أمبير لمجموعات المقابس؛ تتطلب عمليات التشغيل الطويلة في الحديقة كابلاً أكثر سمكاً حتى يبقى هبوط الجهد ضمن نسبة قليلة. يجمع gardmi حمل كل دائرة، ويقترح القاطع والمقطع ويحذر عندما يكون هبوط الجهد في الطرف البعيد مرتفعاً للغاية.

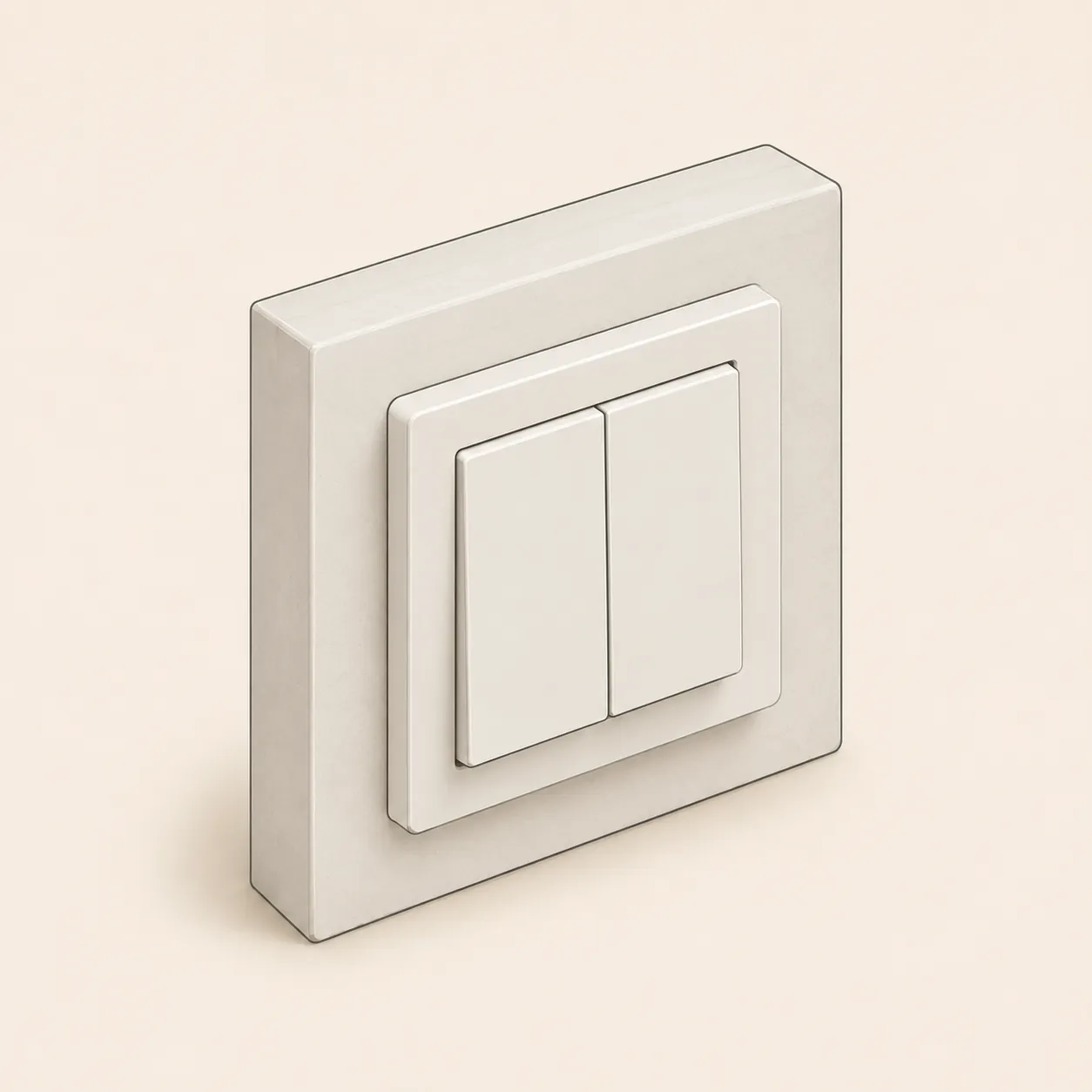

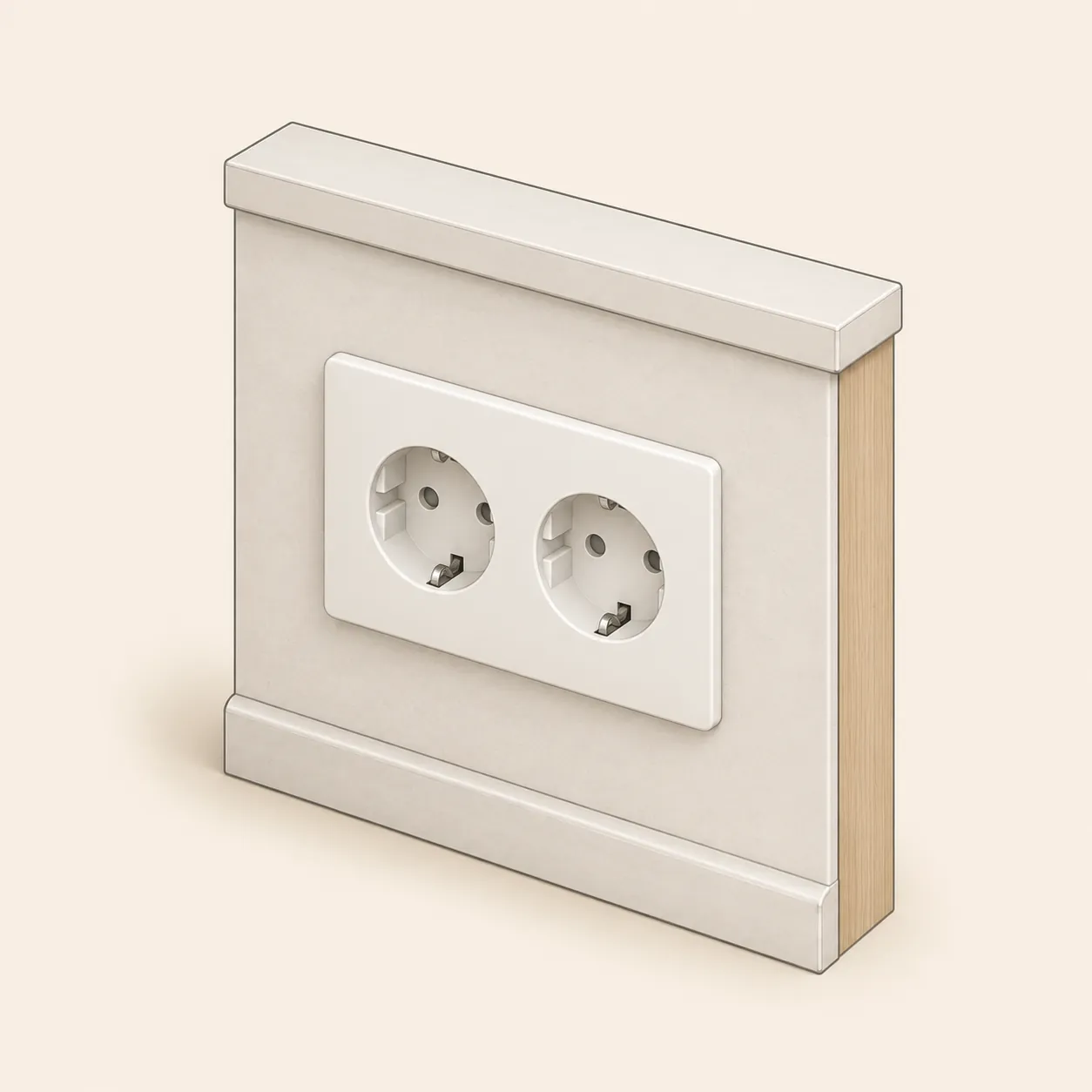

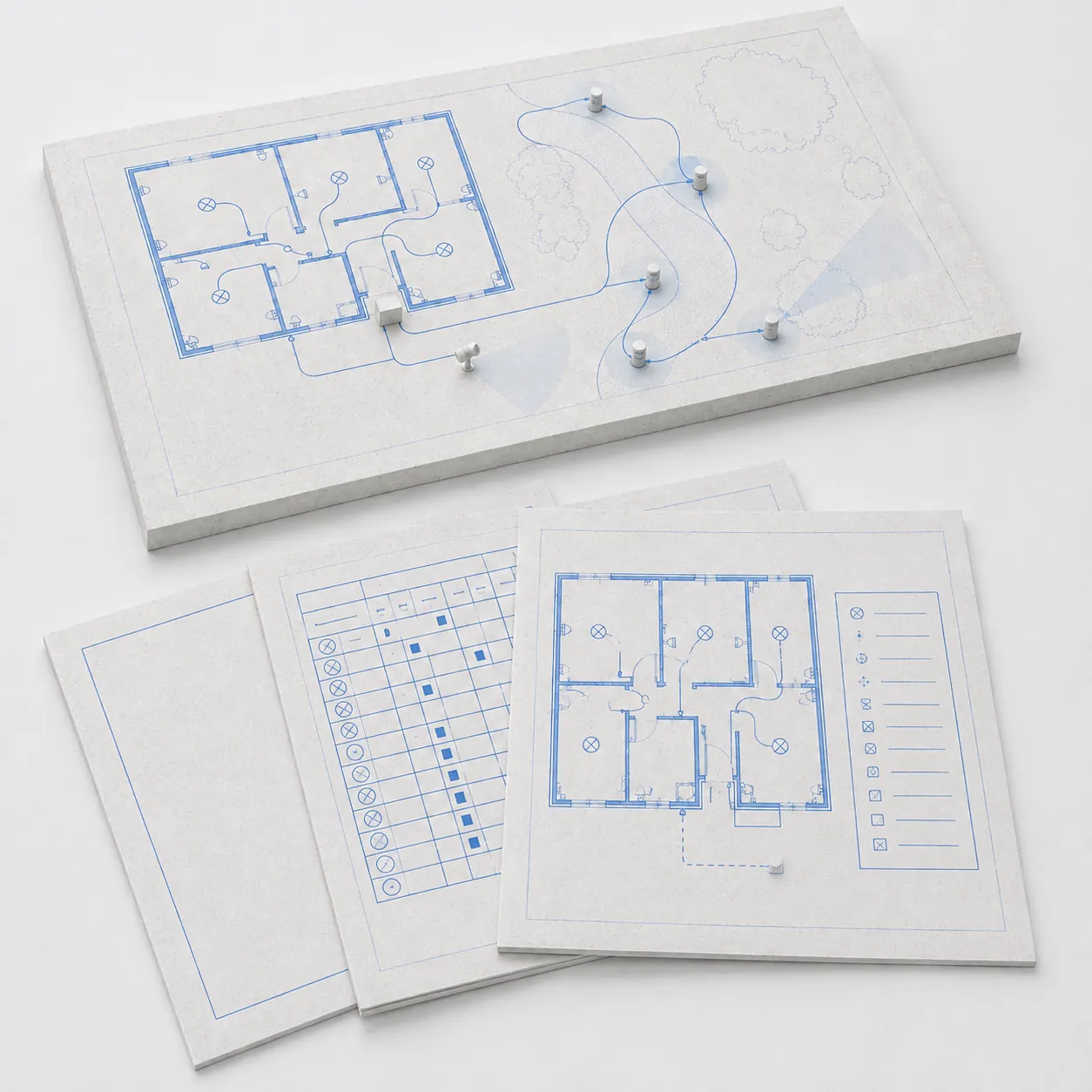

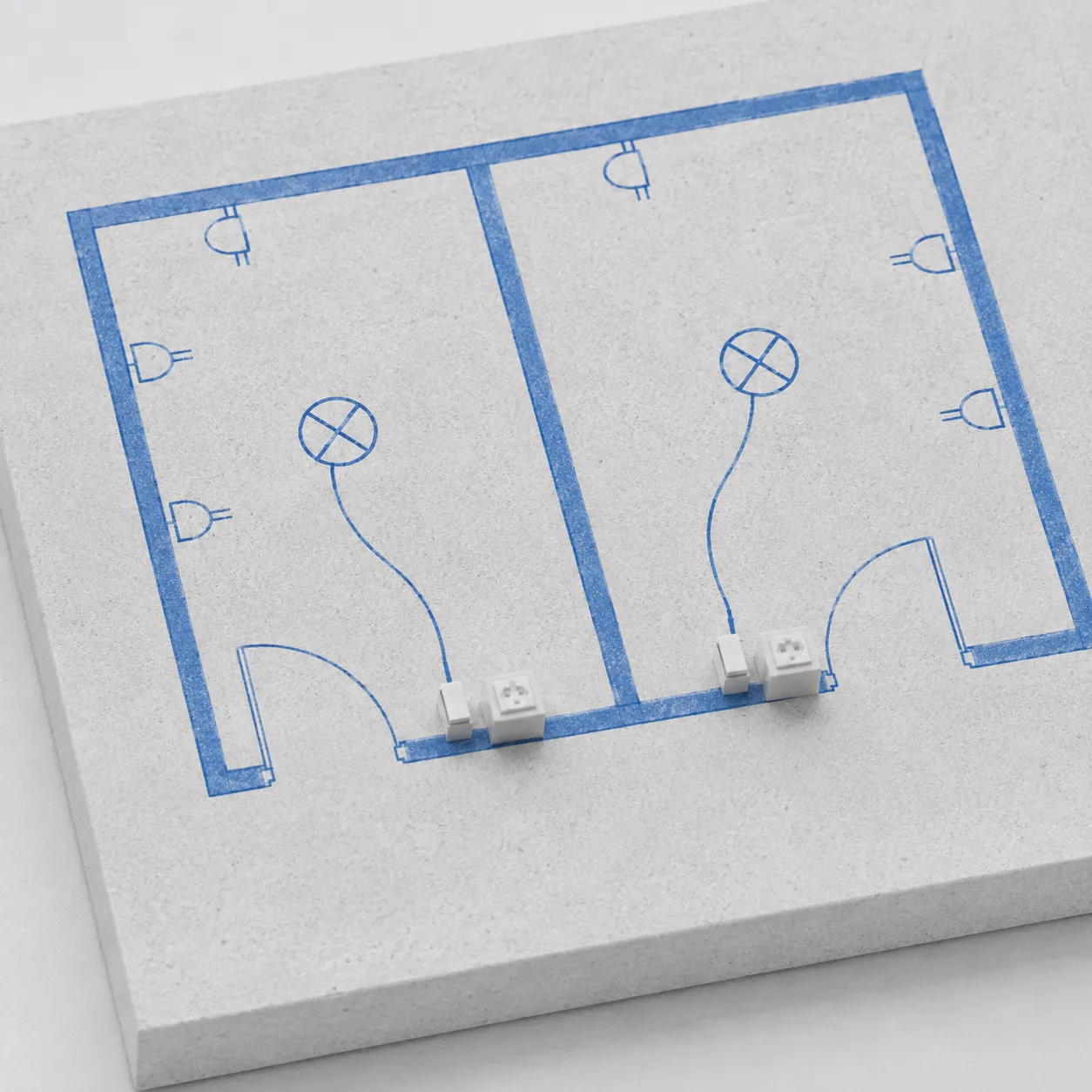

الأضواء عبارة عن دوائر بها تقاطع، والمقابس والمفاتيح عبارة عن نصفي دائرة على الحائط مع خطوط للوجهات، واللوحة مستطيلة، والكابلات خطوط بينهما. يستخدم gardmi هذه الرموز القياسية ويضيف دليلاً إلى كل ورقة مُصدّرة، حتى يقرأ البناؤون الرسم دون توضيحات.
