Planificateur de terrain de jardin
Dessinez-le — l'hydraulique se calcule d'elle-même

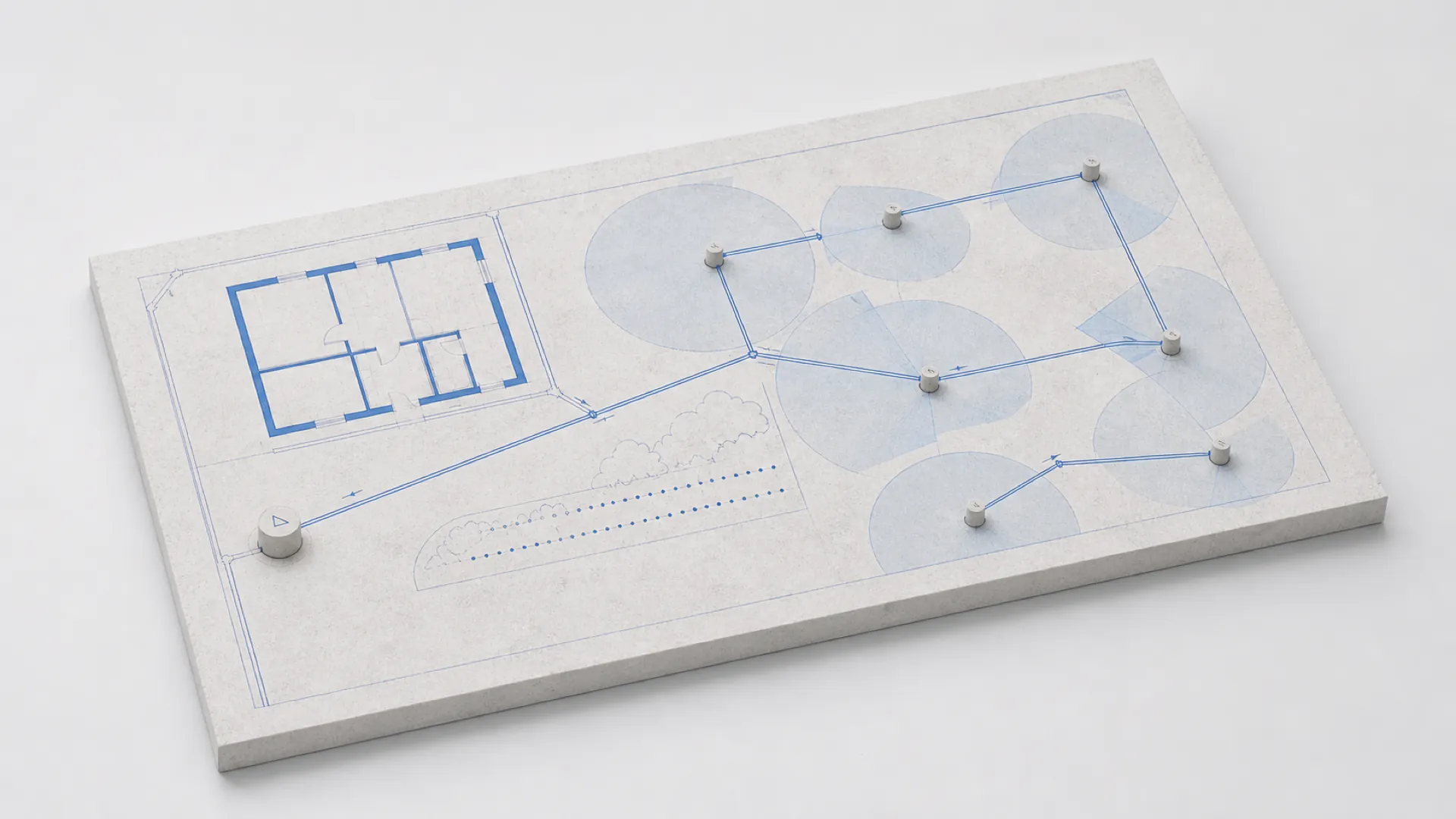

Planifiez l'irrigation de votre terrain en ligne. Dessinez des tuyaux, placez des arroseurs et des lignes de goutte-à-goutte directement sur le plan du terrain — gardmi affiche la couverture de chaque arroseur, additionne le débit d'eau le long de chaque tuyau, choisit les diamètres, divise le système en zones de vannes et recommande une pompe. Même s'il s'agit de votre premier projet d'irrigation, l'éditeur ne vous permettra pas de faire d'erreur hydraulique.
Les arroseurs escamotables arrosent la pelouse : les têtes à jet couvrent 2–5 m, les rotors atteignent 5–15 m, les MP rotators se situent entre les deux et tolèrent une basse pression. Chacun couvre un cercle complet ou un secteur réglable.
Une ligne goutte-à-goutte amène l'eau directement aux racines des massifs, des haies et de la serre — émetteurs tous les 30 cm environ, évaporation minimale, fonctionne même à partir d'un baril avec une faible pression.
Une pelouse a besoin d'une couverture uniforme : les arroseurs sont placés de manière à ce que leurs cercles se chevauchent (tête à tête), et une pluviométrie adaptée évite les zones humides et sèches. gardmi montre la couverture afin que les lacunes soient visibles immédiatement.
Les arbres reçoivent des barboteurs racinaires ; pour le tuyau, il existe des bornes-fontaines — un point d'eau à raccord rapide sur le réseau. Les deux sont des nœuds ordinaires du même graphique de tuyauterie dans gardmi.
Un système automatique se compose de quelques pièces standard : une source d'eau avec une pompe, un réservoir de stockage pour que le puits ne s'épuise pas, des vannes qui commutent les zones et les tuyaux qui relient le tout.
The pump must give the flow of the biggest zone at the sprinklers' working pressure, plus friction losses. gardmi computes m³/h and the head with a 20% reserve and shows the spec to buy.
Un puits à faible rendement ne peut pas alimenter directement les arroseurs — un réservoir accumule l'eau et la pompe y puise. L'eau dans le réservoir se réchauffe également, ce que les plantes préfèrent.
Des vannes électriques divisent le réseau en zones qui s'arrosent à tour de rôle à partir d'un contrôleur. gardmi groupe les arroseurs derrière chaque vanne et vérifie la zone par rapport au débit de la source.
L'irrigation fonctionne sur des tuyaux en PE (PEHD), 16–50 mm, enterrés à une profondeur de bêche. Le diamètre découle du débit : gardmi maintient la vitesse en dessous de 1,5 m/s et marque chaque tronçon avec son diamètre.
Importez la parcelle par numéro cadastral ou tracez-la sur une carte satellite, puis marquez la pelouse, les massifs, les haies et les arbres — c'est ce qui détermine où vont les arroseurs et les lignes goutte-à-goutte.
Cliquez le long du tracé du tuyau depuis la source ; là où les lignes se croisent, gardmi crée une jonction. Placez les arroseurs sur les nœuds — le cercle ou le secteur de couverture de chacun est immédiatement visible, faites glisser ses poignées pour l'adapter à la pelouse.
gardmi additionne le débit le long de chaque tuyau, assigne les diamètres, divise les arroseurs en zones de vannes et calcule la pompe : débit de la plus grande zone plus la pression avec une réserve. Les problèmes s'affichent en rouge avant tout achat.
Les mètres de tuyaux, les arroseurs, les vannes, le réservoir et la pompe se transforment en une estimation de coût dans votre devise — exportez-la avec le plan en PNG ou PDF et apportez-la au magasin.
Chaque arroseur dessine sa couverture — un cercle, un secteur réglable avec alignement 0/90/180/270°, une ellipse ou une bande pour les buses rectangulaires. Faites glisser les poignées sur le canevas ou saisissez les mesures exactes.
Le débit s'accumule le long du graphique depuis chaque arroseur vers la source ; chaque tuyau indique ses litres par minute et son diamètre. Déplacez un arroseur — les chiffres se mettent à jour pendant que vous faites glisser.
Pour la couverture que vous définissez, gardmi suggère des modèles d'arroseurs correspondants parmi les principaux fabricants — Hunter, Rain Bird, Gardena — afin que le plan corresponde aux rayons réels des magasins.
Les tuyaux sont facturés au mètre et l'équipement à la pièce, additionnés dans une estimation modifiable ; exportez le plan sur l'image satellite en PNG ou PDF.
Le débit de chaque arroseur découle de sa zone de couverture et de son taux de précipitation, une ligne de goutte-à-goutte — de l'espacement de ses émetteurs. gardmi additionne automatiquement le débit sur chaque tuyau : vous voyez les litres par minute sur chaque ligne et le total que la source doit fournir.
Maintenez la vitesse de l'eau en dessous de ~1,5 m/s, sinon les pertes par frottement grignotent la pression. gardmi choisit un diamètre de tuyau PE (16–50 mm) pour chaque ligne en fonction de son débit réel et met en surbrillance les tuyaux sous-dimensionnés.
A pump is chosen by the flow of the biggest zone (m³/h) and the head — sprinkler working pressure plus friction losses, with a ~20% reserve. gardmi computes both from your plan and shows the recommended spec.
Une source typique ne peut pas alimenter tous les arroseurs à la fois, donc le système arrose par zones commutées par des vannes. gardmi regroupe les arroseurs par vannes, vérifie chaque zone par rapport au débit de la source et avertit lorsqu'une zone est trop grande.
gardmi est un planificateur en ligne gratuit. Les chiffres de débit et de pression ici sont des indications générales — vérifiez les spécifications de votre source et de votre équipement réels avant d'acheter.
